Dans le monde de la numérisation 3D, l’exigence de précision et de complétude des données ne cesse de croître. Face à la diversité des projets et des environnements, s’appuyer sur une seule technologie de scan 3D peut s’avérer limitant. C’est pourquoi privilégier un protocole de scan 3D utilisant différentes technologies est devenu une stratégie incontournable pour obtenir des résultats optimaux. Cet article explorera les spécificités de chaque technologie et les avantages de leur combinaison.

Les points essentiels à retenir

• La combinaison de différentes technologies de scan 3D (scanner laser, photogrammétrie, lumière structurée et scanners portables) permet d’obtenir des relevés d’une précision et d’une exhaustivité inégalées, compensant les limites inhérentes à chaque méthode.
• Un protocole multi-technologique offre une adaptabilité supérieure face aux projets complexes, optimisant les coûts et délais grâce à l’utilisation de l’outil le plus approprié pour chaque zone à numériser.
• Cette approche combinée garantit une fiabilité accrue des données grâce à la vérification croisée des informations et améliore la sécurité des professionnels en limitant l’exposition aux environnements dangereux.
• Chez Heybim, nous transformons la réalité du terrain en données exploitables grâce à notre maîtrise des différentes technologies de scan 3D et des formats professionnels (Revit, Archicad, AutoCAD, IFC).

Comprendre les technologies de scan 3D et leurs spécificités

Avant d’aborder les bénéfices d’une approche multi-technologique, il faut saisir les forces et les limites de chaque technologie de scan 3D. Chaque méthode offre des capacités uniques, adaptées à des contextes de numérisation spécifiques, qui influencent directement la qualité et la nature des données collectées.

Scanner laser (Lidar)

Le scanner laser, ou Lidar, mesure la distance en projetant un faisceau laser sur une surface et en calculant le temps de retour. Cette méthode est reconnue pour sa très haute précision et sa capacité à capturer rapidement de vastes zones, comme des bâtiments entiers ou des sites industriels. Elle génère un nuage de points dense, idéal pour les relevés d’existant et la modélisation architecturale, même dans des environnements complexes.

Photogrammétrie

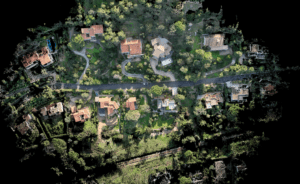

La photogrammétrie reconstitue des modèles 3D à partir d’une série d’images 2D prises sous différents angles. Elle excelle dans la capture de la couleur et de la texture, offrant un rendu visuel très réaliste de l’objet ou de l’environnement numérisé. Particulièrement efficace pour les relevés par drone, elle permet d’accéder à des zones difficiles et de créer des modèles 3D détaillés avec des informations visuelles riches.

Lumière structurée

Cette technologie de scan 3D projette un motif lumineux sur l’objet à numériser et analyse sa déformation à l’aide d’une caméra. Elle est particulièrement adaptée pour la capture de petits objets ou de surfaces avec un niveau de détail extrêmement fin et une grande précision. Souvent utilisée en contrôle qualité ou pour la rétro-ingénierie, elle offre une numérisation rapide et des données de haute qualité pour des formes complexes.

Scanners 3D portables

Les scanners 3D portables offrent une flexibilité inégalée pour la numérisation d’objets de tailles variées et de formes complexes. Faciles à manipuler, ils permettent de capturer des données en temps réel, même dans des espaces restreints ou sur des sites en mouvement. Bien que leur précision puisse varier, ils sont idéaux pour des applications nécessitant une grande adaptabilité et une capture rapide sur le terrain.

Les avantages clés d’un protocole de scan 3D multi-technologique

Adopter un protocole de scan 3D qui intègre plusieurs technologies n’est plus une option, mais une nécessité pour répondre aux exigences des projets modernes. Cette approche combinée permet de surmonter les limites inhérentes à chaque technologie prise isolément, offrant une solution globale plus performante et plus robuste.

Précision et exhaustivité des données pour vos projets

L’un des principaux bénéfices d’un protocole multi-technologique réside dans l’amélioration significative de la précision et de l’exhaustivité des données collectées. En combinant, par exemple, la haute densité de points d’un scanner laser pour les grandes surfaces avec la finesse de la lumière structurée pour les détails complexes d’un objet, vous obtenez un nuage de points d’une richesse inégalée.

Cette synergie permet de capturer l’intégralité des formes et des dimensions d’un bâtiment ou d’un site industriel, sans compromis. Les informations visuelles apportées par la photogrammétrie complètent ces données géométriques, offrant un modèle 3D complet et fidèle à la réalité. Pour les professionnels de la conception et de l’ingénierie, cette exhaustivité s’avère cruciale pour des relevés d’existant précis et la réduction des erreurs.

Adaptabilité aux projets complexes et variés

Les projets de numérisation 3D sont rarement uniformes ; ils présentent souvent des défis uniques liés à l’environnement, à la taille ou à la complexité des éléments à scanner. Un protocole multi-technologique offre une adaptabilité sans précédent. Que ce soit pour un bâtiment historique avec des ornements délicats, une usine industrielle aux équipements complexes, ou un vaste site extérieur, la combinaison d’appareils permet de choisir l’outil le plus approprié pour chaque zone.

Vous pouvez déployer des scanners portables pour les espaces confinés, des drones pour les toitures ou les façades inaccessibles, et des scanners laser statiques pour une couverture rapide et précise des grandes structures. Cette flexibilité assure que chaque aspect du projet soit capturé avec la meilleure méthode, garantissant des données de haute qualité pour tous les secteurs d’activité.

Optimisation des coûts et des délais

Contrairement à l’idée reçue, l’utilisation de plusieurs technologies peut en réalité optimiser les coûts et les délais d’un projet. En sélectionnant la technologie la plus efficace pour chaque tâche spécifique, vous réduisez le temps passé sur le site et minimisez les reprises. Par exemple, un scanner laser rapide pour le gros œuvre et une lumière structurée pour les détails architecturaux permettent une acquisition de données plus rapide et plus ciblée.

Cette approche réduit les erreurs potentielles et le besoin de visites supplémentaires, ce qui se traduit par une meilleure gestion du projet et des économies substantielles. L’efficacité du processus de scanning et de traitement des données permet de livrer des maquettes numériques et des plans 2D dans des délais optimisés, facilitant ainsi la planification et l’exécution des phases suivantes, comme la construction ou la maintenance.

Fiabilité et sécurité accrues

La combinaison de différentes technologies de scan 3D renforce considérablement la fiabilité des données finales. Chaque technologie apporte une perspective unique, permettant une vérification croisée des informations et une validation plus robuste du modèle 3D. Cette redondance des données assure une plus grande confiance dans les livrables, essentiels pour des décisions éclairées en ingénierie ou en architecture.

De plus, l’utilisation de technologies variées améliore la sécurité des professionnels. Les drones pour la photogrammétrie ou les scanners laser à longue portée réduisent l’exposition du personnel aux environnements dangereux ou difficiles d’accès, comme les chantiers en hauteur ou les zones industrielles à risques. Cette approche garantit non seulement des données fiables, mais aussi un environnement de travail plus sûr pour les équipes et les clients.

Mise en œuvre réussie d’une approche combinée

Mettre en place un protocole de scan 3D qui combine plusieurs technologies demande bien plus qu’une simple addition d’outils. Cette démarche exige une planification méticuleuse et une expertise solide pour atteindre l’efficacité recherchée et garantir des livrables de qualité.

Le succès d’une approche multi-technologique commence par une analyse fine des besoins de chaque projet. Quels sont les objets ou surfaces à numériser ? Quelle précision faut-il atteindre ? Dans quel environnement évolue-t-on et sous quelles contraintes temporelles ? Pour un relevé d’existant complexe, associer un scanner laser pour capturer la structure générale et des appareils portables pour saisir les détails architecturaux peut s’avérer être la solution optimale.

Nous déterminons les méthodes les plus pertinentes selon le domaine d’application, qu’il concerne l’architecture, l’industrie ou la conception de formes particulières. Cette étape fondamentale guide le choix des outils appropriés et permet de définir un protocole de scanning fiable.

Une fois les données brutes collectées par les différents scanners, vient l’étape cruciale de leur intégration harmonieuse. Les nuages de points issus de technologies variées (laser, photogrammétrie, lumière structurée) nécessitent un alignement et une fusion précis. Des logiciels spécialisés prennent en charge ce post-traitement pour créer un modèle numérique unifié et cohérent.

Cette phase comprend aussi le nettoyage des données, l’élimination des artefacts et l’optimisation pour les outils de conception assistée par ordinateur (CAO) ou les plateformes BIM. L’objectif : transformer les images et les points en une maquette numérique exploitable pour l’inspection, la maintenance ou la fabrication.

Au-delà des technologies et des logiciels, l’expérience et le savoir-faire des équipes font toute la différence. Des opérateurs qualifiés maîtrisent les différents appareils, optimisent les prises de vue et garantissent la qualité des données. Chez Heybim, notre rigueur technique et notre maîtrise des formats professionnels (Revit, Archicad, AutoCAD, IFC…) nous permettent de transformer la réalité du terrain en données fiables et exploitables. Cette expertise facilite la transition du scan vers le BIM, assurant une utilisation optimale des livrables pour tous les projets, de la rétro-conception à la maintenance.

Conclusion : L’impératif du multi-technologique pour le scan 3D moderne

Les protocoles de scan 3D combinant plusieurs technologies ne représentent plus un avantage concurrentiel, mais une exigence fondamentale pour réussir vos projets de numérisation. Cette approche multi-technologique offre une précision remarquable et une exhaustivité des données qui répondent aux défis des projets les plus complexes. Elle rationalise vos budgets et calendriers, tout en garantissant fiabilité et sécurité pour chaque intervention.

Chez Heybim, nous maîtrisons cette alliance technologique pour convertir la réalité de vos sites en maquettes numériques et données directement exploitables. Notre savoir-faire vous assure des livrables structurés et fiables, parfaitement compatibles avec vos outils de conception et de gestion, démontrant que l’approche combinée constitue la clé d’un patrimoine bâti mieux documenté et optimisé.
